返回行业方案行业方案 · SHIP LOCK PANORAMIC SURVEILLANCE
船闸全景视频系统解决方案
视频拼接 + 闸室业务对接 + 三维融合 · 构建一屏监管控制视野
面向船闸闸室、闸首闸尾、上下游引航道和值班调度中心，系统将拼接前分散的视频画面升级为连续全景，并对接船舶过闸、闸门启闭、水位、信号灯、广播和告警等业务系统，让闸室监管、调度确认和控制联动在同一画面中完成。
2D
闸室视频全景
3D
实景孪生融合
业务
过闸系统对接
控制
监管联动校验
Industry Pain Points · 行业痛点
01
闸室狭长
船闸闸室、上下游引航道、闸门、靠船墩和廊道跨度长，单点摄像头只能看到局部，船舶进闸、停靠和出闸过程容易断点。
02
多屏割裂
传统监控以多路窗口分散展示，值班人员需要在闸首、闸尾、闸室、机房和水位画面之间切换，监管压力大。
03
业务脱节
视频画面、过闸申报、船舶排队、闸门状态、水位数据和调度指令分散在不同系统中，现场态势和业务流程难以同步判断。
04
控制风险
开关闸、充泄水、放行、广播和告警处置需要准确确认船位、人员、设备和水位状态，缺少一张可联动的闸室监管画面。
方案概述
Lock Chamber Operation
从"看多路视频"升级为"按闸室业务监管控制"
船闸场景的核心不是简单把画面拉宽，而是让闸室运行流程可监管、可确认、可联动。系统以全景视频为现场底座，把船舶进出闸、靠泊等待、闸门启闭、水位变化、信号放行和异常告警接入同一个业务视图，帮助值班人员在操作前完成现场确认，在处置后形成完整复盘证据。
✓
多路视频拼接为闸室全景
复用闸室两侧、闸首闸尾和上下游通道摄像头，经过标定、畸变校正和融合输出一路连续全景视频。
✓
闸室业务数据叠加
对接船舶申报、排队叫号、调度计划、闸门启闭、水位、信号灯、广播和告警系统，将业务状态叠加到全景画面。
✓
监管控制联动
围绕进闸确认、停靠校核、闸门操作、充泄水、放行和异常处置，提供画面定位、状态校验和控制联动入口。
✓

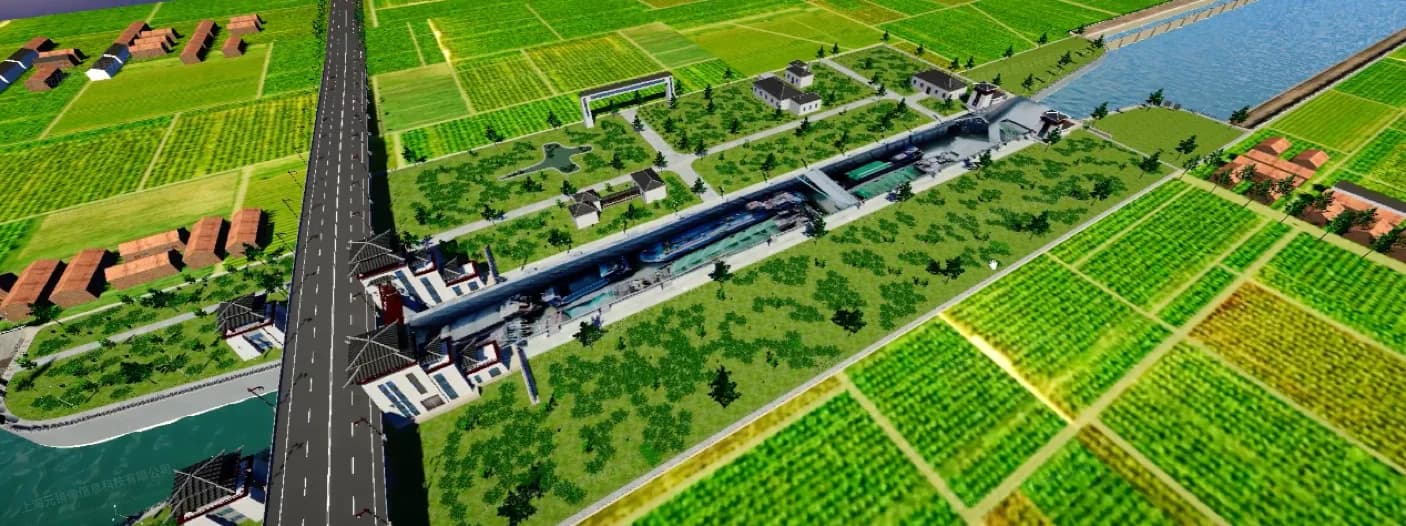

视频与三维融合
将实时全景视频与闸室三维模型配准，形成可旋转、可定位、可挂载业务数据的实景孪生监管界面。
两种方案
可按船闸建设阶段选择纯视频拼接，或在此基础上叠加三维融合；两类方案都围绕闸室业务对接、监管确认和控制联动设计。
方案一
纯视频拼接闸室全景方案
适合优先解决闸室多画面割裂、长距离监管断点和调度中心大屏展示的项目。系统把拼接前的多路摄像头画面实时融合为一张闸室2D全景图，并可叠加船名、停靠位、闸门、水位和告警标签。
✓多路视频接入与实时拼接
✓闸室长距离连续全景
✓船舶与闸门状态叠加
✓大屏、VMS和录像系统输出
方案二

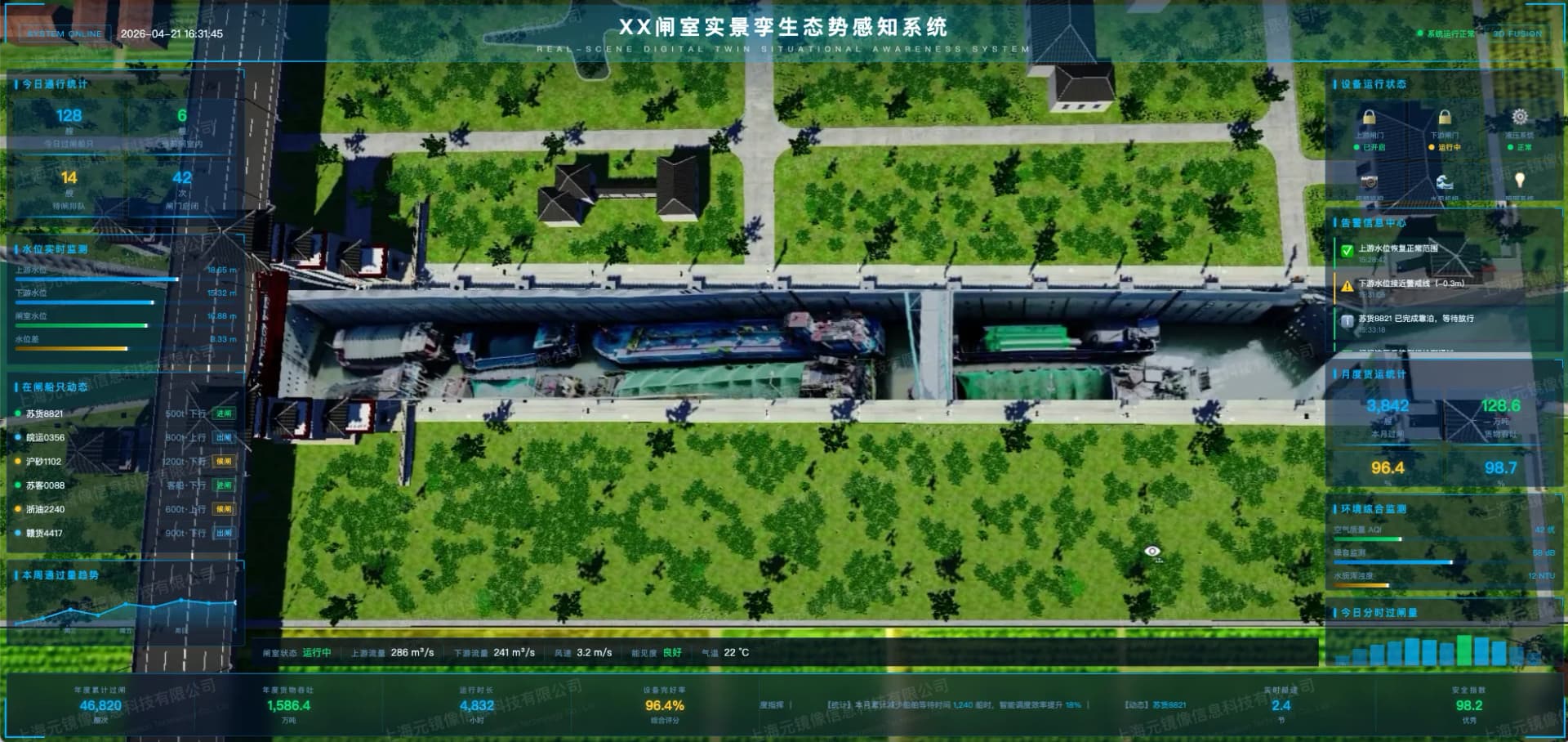

视频拼接 + 三维融合闸室实景孪生方案
适合需要同时监管闸室空间、机电设备和业务流程的智慧船闸项目。系统将全景视频投射到三维闸室模型中，把实时全景视频、摄像头点位、闸门设备、水位线、船舶位置和警戒区域绑定到同一空间坐标中，让闸门、船舶、水位、设备、警戒区域和调度状态具备空间定位能力。值班人员可从总览视角进入闸首、闸尾或单船局部，结合业务状态完成开关闸、充泄水和放行前确认。
业务对接
Business Integration
围绕闸室运行流程对接业务系统
系统可通过接口、消息服务或平台插件接入既有船闸业务系统，把过闸计划、船舶状态、机电设备状态和视频空间位置统一起来。调度员不只是在看画面，而是在同一视图里完成监管确认、控制校验和事件处置。
船舶申报与过闸计划
船舶排队 / 叫号 / 放行
AIS / 北斗 / 雷达目标信息
闸门启闭与限位状态
上下游水位与充泄水状态
信号灯 / 广播 / 电子屏
视频平台 / NVR / VMS
告警、工单与事件复盘
01
进闸监管
在全景画面中连续观察船舶进入闸室、靠泊位置、船距和人员活动，辅助值班人员确认是否具备关闸条件。
02
闸门控制校验
联动显示闸门开度、限位、声光提示和视频画面，降低误操作和现场确认成本。
03
水位与船位联动
把水位、充泄水状态和船舶位置统一呈现，便于判断船体姿态、缆绳状态和闸室安全边界。
04
放行与异常处置
出闸前结合全景视频、信号灯、调度指令和告警状态完成放行确认，异常事件可快速定位和回放。
功能清单
| 功能模块 | 支持情况 |
|---|---|
| 闸室多路视频实时拼接为一路连续全景 | ✓ |
| 拼接前多路画面与拼接后全景画面同步查看 | ✓ |
| 闸室2D全景图、3D全景图和局部摄像头联动切换 | ✓ |
| 对接过闸申报、调度计划、排队叫号和放行信息 | ✓ |
| 对接闸门启闭、限位、信号灯、广播和电子屏状态 | ✓ |
| 对接上下游水位、充泄水、泵站和机电设备状态 | ✓ |
| 支持船名、船位、航向、过闸状态和风险标签叠加 | ✓ |
| 支持闸室警戒线、禁入区、停靠位和关键设备标注 | ✓ |
| 支持异常告警弹窗、录像回放、事件检索和处置闭环 | ✓ |
| 支持调度中心大屏、值班工作站和移动端远程查看 | ✓ |
方案价值
✓
把分散多路监控升级为一张闸室全景图，降低值班人员巡看和切屏负担
✓
让船舶、闸门、水位、信号灯和调度业务在同一画面中联动判断
✓
强化进闸、关闸、充泄水、开闸、放行等关键环节的可视化校验
✓
减少闸首、闸尾、靠船墩、廊道和船舶遮挡造成的监管盲区
✓
支持在既有监控和业务系统上渐进式改造，保护存量建设投入
✓
沉淀全景视频、三维视图和业务状态证据，支撑复盘、培训和责任界定
