返回行业方案工业制造 · PRODUCTION LINE PANORAMIC SURVEILLANCE
车间/生产线全景视频系统解决方案
19宫格拼接为一路长条全景 · 对接MES生产数据 · 六屏展示整线态势
面向长距离产线、装配车间和制造工厂，系统将多路摄像头画面实时拼接为一路连续全景视频，并融合MES、工单、产量、设备状态等生产数据，让管理人员从一张画面看清整条生产线的运行状态。
145米
长产线案例
19宫格
拼接前画面
MES
生产数据对接
6屏
现场拼接屏展示
Industry Pain Points · 行业痛点
01
产线过长
长距离生产线横向跨度大，传统固定画面只能看到局部工位，班组长和调度人员难以连续掌握整线节拍。
02
19宫格割裂
多路摄像头以N宫格方式显示时，目标跨画面移动会断点，异常定位和整线复盘都需要反复切换窗口。
03
数据与视频分离
MES、工单、产量、良率、设备状态等数据与视频监控分散在不同系统中，现场问题难以快速关联。
04
大屏展示困难
生产现场和调度中心需要看整线全貌，普通监控墙只能堆叠窗口，无法形成一条连续产线视野。
方案概述
One Production Line, One Panorama
从多窗口巡看升级为一张连续生产线全景图
对于长距离生产线，传统监控往往只能以多窗口方式堆叠显示。全景拼接方案将产线各段视频按真实空间关系融合，让上料、加工、检测、缓存和包装等环节在一张横向连续画面中呈现，并为MES数据叠加和异常定位提供视频底座。
✓
一条生产线一张全景
将产线两侧、关键工位和通道的多路视频实时拼接为一路超长全景画面，让145米级长产线完整呈现。
✓
MES数据融合
对接MES等生产系统，在全景画面旁同步显示工单、产量、节拍、良率、设备状态和异常信息。
✓
异常快速定位
当某个工位、设备或工单出现异常时，可在全景画面中定位对应区域，辅助现场人员快速核验。
✓
拼接屏大屏展示
支持调度中心、车间看板和现场大屏输出，本案例采用六块拼接屏展示整条全景产线。
系统组成
01
现场视频采集
沿生产线布设多路摄像头，覆盖上料、加工、检测、包装、缓存区和人员通道等关键区域。
02
实时拼接融合
完成镜头标定、畸变校正、重叠区融合和低延迟输出，将19宫格画面合成为一路连续全景。
03
生产数据对接
对接MES、设备状态、工单、产量和异常报警等数据，让视频画面与生产管理信息同步呈现。
04
大屏与系统呈现
输出至生产管理系统、调度大屏和现场拼接屏，支持整线巡检、异常定位和事件复盘。
现场部署
Deployment

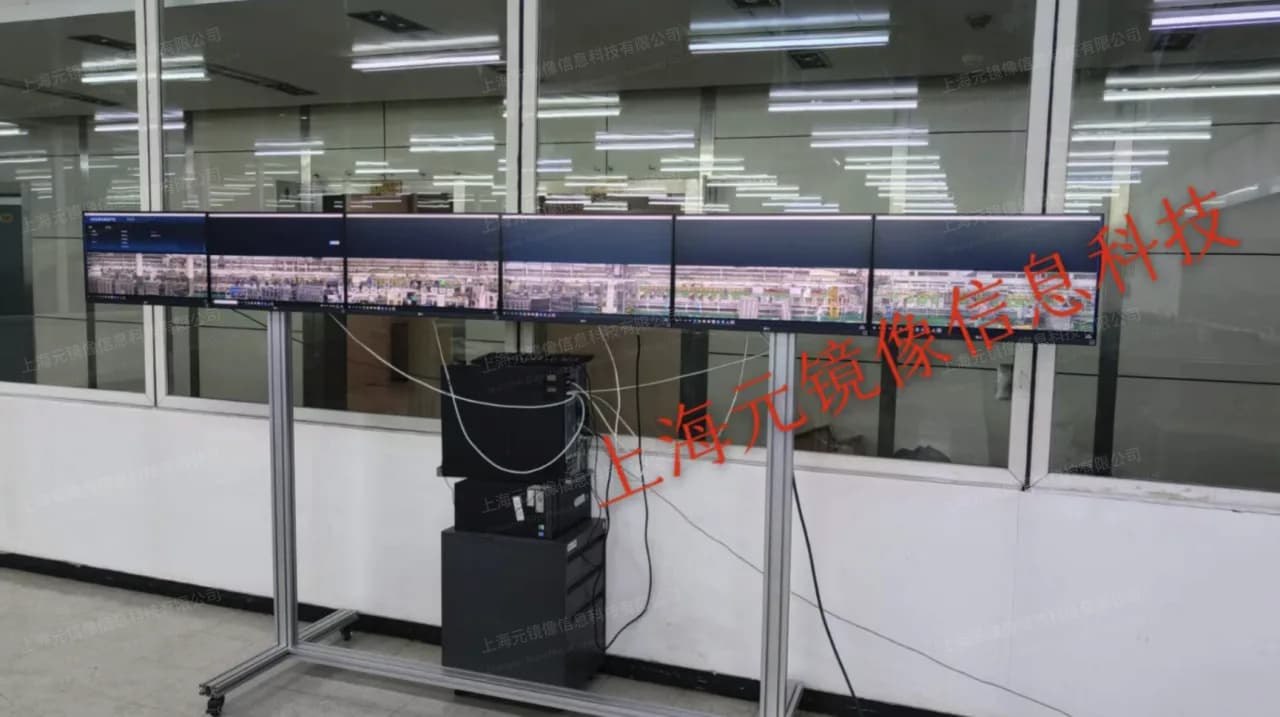

六块拼接屏展示整条全景产线
现场将拼接后的长条全景画面输出到六块拼接屏，生产线从左到右连续展开。值班人员无需在多路画面中寻找对应工位，即可在大屏上观察整线运行、人员流动、设备状态和异常区域。
6块
拼接屏展示
整线
横向连续视野
现场
部署图验证

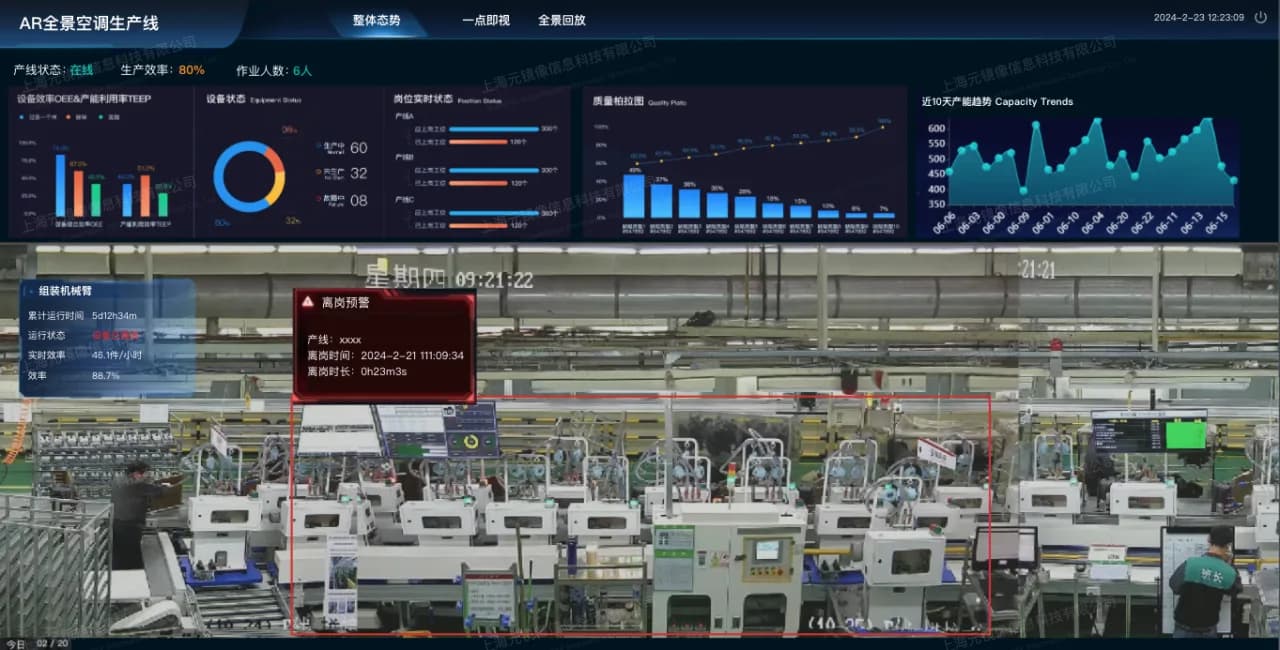

联动
系统数据呈现
典型案例
01
韩国某集团145米长生产线全景拼接项目
19路视频拼接MES系统对接六屏展示
客户产线长度约145米，拼接前采用19宫格监控画面，生产节拍、设备状态和异常位置需要在多个窗口与MES系统之间反复比对。项目将19路画面拼接为一路超长全景视频，并在系统中接入MES等生产数据，实现从"多窗口巡看"到"整线全景+生产数据联动"的升级。
145米
产线长度
19路
视频接入
MES
数据融合
6屏
现场展示

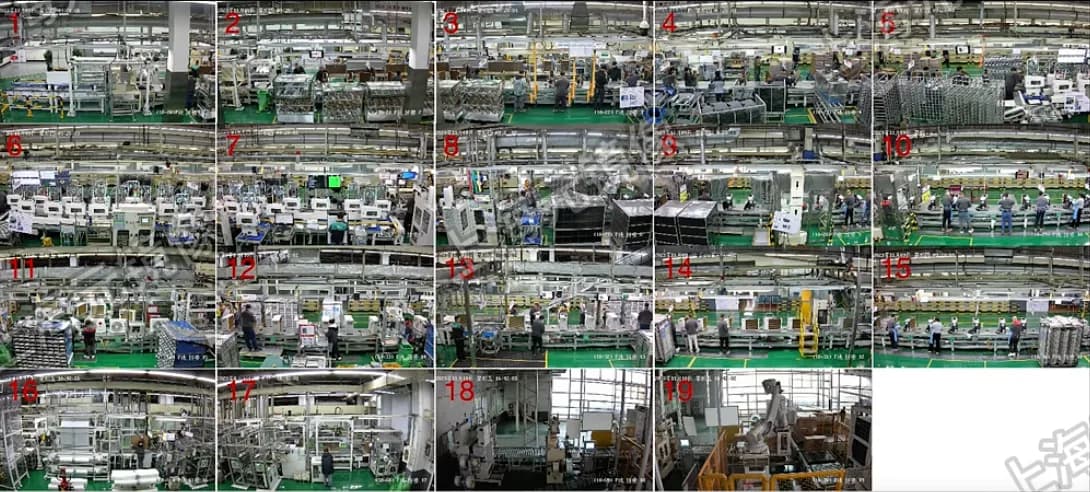

拼接前：19宫格分散监控画面
产线被拆分在19个独立窗口中，人员、物料和设备状态跨画面移动时缺少连续性。
Before · 19宫格监控
拼接后：一路超长产线全景
19路画面融合为一路长条全景视频，整条145米产线可在一张连续画面中完整查看。
After · 一路全景画面
功能清单
| 功能模块 | 支持情况 |
|---|---|
| 多路产线视频实时拼接为一路超长全景画面 | ✓ |
| 支持19宫格等传统监控画面升级为一张整线视图 | ✓ |
| 完整展示145米级长产线的工位、设备和通道关系 | ✓ |
| 对接MES系统，叠加工单、产量、良率、节拍和设备状态 | ✓ |
| 支持工位、设备、异常点位与全景画面关联定位 | ✓ |
| 支持系统局部视图、单路画面和全景画面联动查看 | ✓ |
| 支持六块拼接屏等车间大屏展示全景产线 | ✓ |
| 支持录像回放、异常追溯和生产过程复盘 | ✓ |
| 支持既有摄像头、NVR、VMS和生产管理平台对接 | ✓ |
方案价值
✓
把分散的19宫格监控升级为一路连续全景，降低长产线巡检和调度观察成本
✓
让生产管理人员在同一界面同时看到视频现场和MES业务数据
✓
减少跨画面追踪、人工比对和异常定位时间，提升现场响应效率
✓
为生产看板、调度中心和领导驾驶舱提供更直观的整线可视化底座
✓
复用既有摄像头和生产系统数据，可按产线逐条扩展建设
✓
沉淀整线视频证据，支撑质量追溯、设备运维和班组复盘
